实验设备
重力实验室现拥有仪器简介
一、重力仪简介
1．Z400型石英弹簧重力仪简介
Z400型石英弹簧重力仪是由北京地质仪器厂国内独家生产的，它是在地面上测定重力加速度值相对变化的一种高精度仪器。仪器的弹性系统用石英玻璃制成，采用零点读数方式，设有精密的自动温度补偿装置。它具有灵敏度高、测量范围大、精度高、重量轻、体积小、使用方便和计算简单等特点。它是同类测量仪器直读范围最大的一种仪器，既满足高精度重力测量又适用于区域性重力测量。仪器的主体呈白色圆柱形，外直径为14cm、高40cm，仪器净重4.5kg，其外貌如图1.1-1。

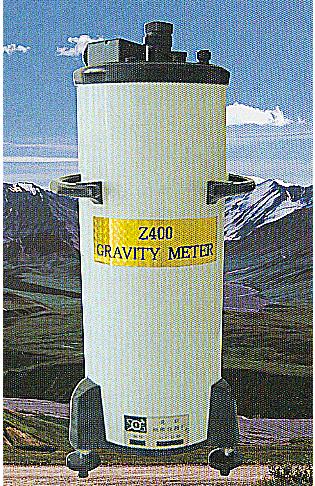

图1.1-1 Z400型石英弹簧重力仪外貌图
图1.1-2 Z400型石英弹簧重力仪内部结构示意图2．CG-5型高精度石英弹簧重力仪简介
CG-5 AutoGrav型重力仪是加拿大Scintrex公司生产的最新型工业重力仪。该公司1988年开始生产的新型全自动CG-3型重力仪，CG-5型是继CG-3 AutoGrav之后发展起来的最新升级换代产品，也是目前世界上最先进的地面重力仪。可应用于矿藏勘探、地质填图、火山勘察、油气勘探、土木工程勘察、区域重力研究等领域。
该仪器还具有：十分坚固的传感器、噪音大幅降低、标准的1microGal分辨率、计数的重复性也非常好、10秒为间隔的连续计数其误差保证在0.05g.u.内、启动时仪器可自检和自动校准、在线地形校正；信息和菜单都清楚的显示在大型1/4VGA图形显示器上，27键字符键盘，使得操作更加方便；灵活的数据格式，USB及RS-232快速传输数据；配有小巧高效的6Ah10.78V袖珍锂电池，使之成为最轻便的自动重力梯度仪；该仪器机械设计简单，配有普通型和加长型三脚架，以适应不同野外工作环境的需要，仪器外形呈方形，其外貌如图1.2-1所示。

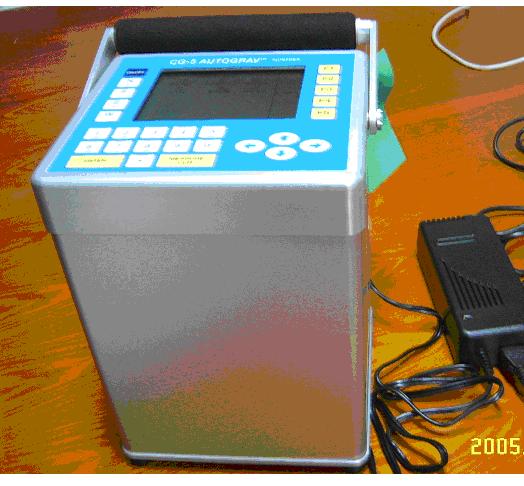

图1.2-1 CG-5型全自动高精度石英弹簧重力仪外貌图

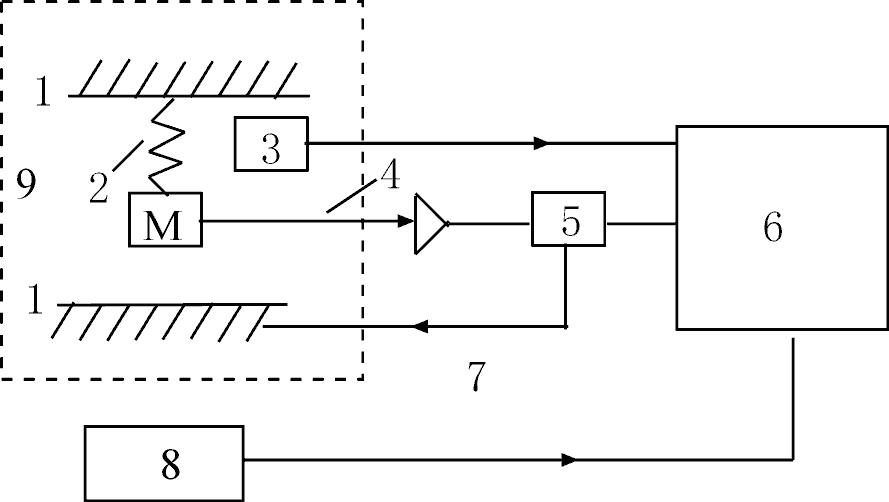

图1.2-2 CG-5型全自动高精度石英弹簧重力仪工作原理图1—可变电容器；2—弹簧；3—温度传感器；4—控制电路；5—模数转换器；
6—数据接收；7—反馈电压；8—倾斜灵敏元件；9—真空容器；M—重荷。
二、密度仪简介
1．机械式密度仪简介

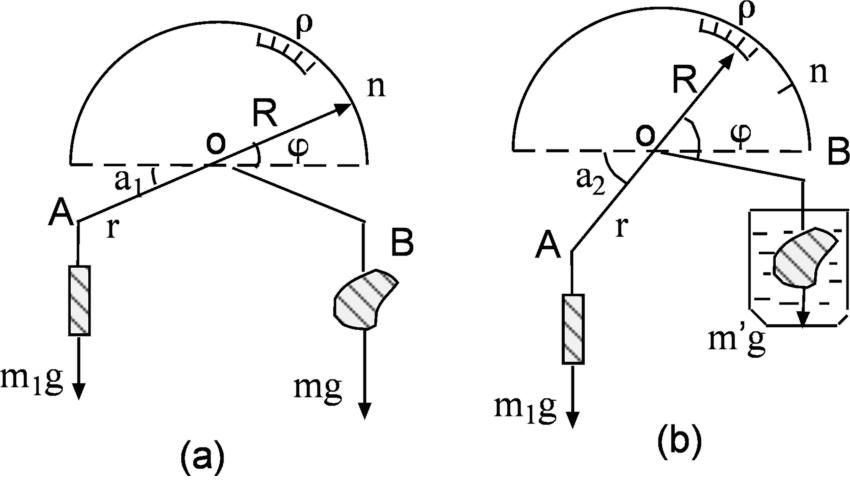

根据测量标本密度的原理和方法，可制成以指针指示标本密度值的机械密度仪。其构造及工作原理见图2.1-1，主体是一个折式秤臂AOB，两臂AO~BO的长度r相等；AO与BO之夹角为(180 一 )，秤臂上装有一个指针R。秤臂的质心可集中在转轴O上，工作时需先调秤臂处于随遇平衡状态。此外，仪器还配有一个度盘，其上边有密度值指示刻度 和固定标志线 (指标本在空气中平衡的指针所指的位置)。
图2.1-1 机械式密度仪2．DM-2型岩（矿）石密度测定仪
根据前述的测量标本密度的原理和方法，可制成以数字显示标本密度值的电子式密度仪。吉林大学于1990年开始独立研制生产电子式密度仪，DM－2型岩（矿）石密度测定仪是第二代产品。
DM－2型岩（矿）石密度测定仪是在DM－1型密度仪的基础上，研制出的一种新型功能较多的岩（矿）石标本密度测定仪器。本仪器具有智能化程度高，自动显示密度值，可自动打印测试结果，测量速度快，测量精度高和操作简便等特点。可供室内或野外条件下测定不溶于水的岩（矿）石标本和其它固体物的密度和体积等参数，除供金属矿重力勘探使用外，还可用于油气田勘探和煤田勘探等施工中测量岩（矿）石标本的密度。
仪器主要由称重传感器、放大器、模数转换器、单片机系统、键盘、显示器、标本测量支架和打印机等部分组成，其组成框图如图2.2-1所示。

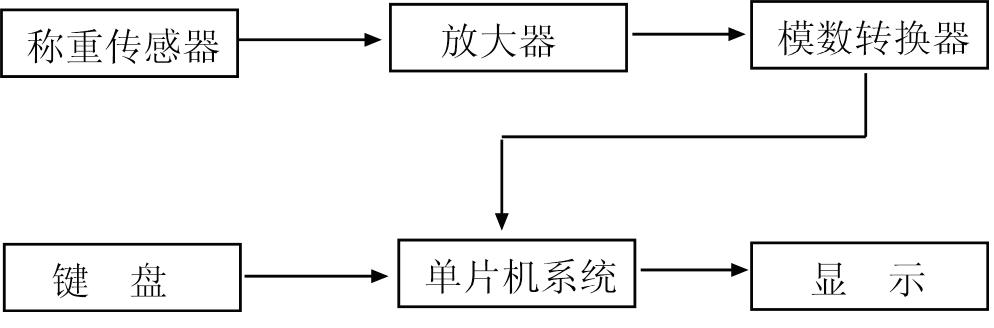

图2.2-1 DM－2型岩（矿）石密度测定仪结构框图

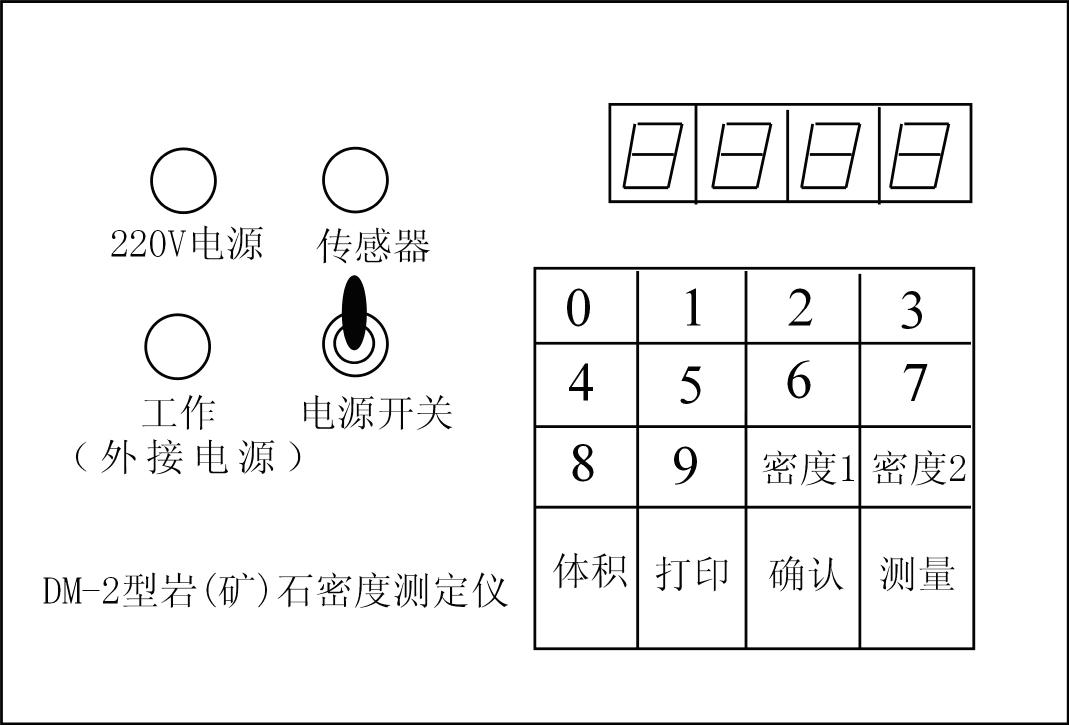

图2.2-2 DM－2型岩（矿）石密度测定仪面板
